名称：
400X型流量控制阀
型号：
400X
口径：
DN15-DN500 1/2-20
压力：
PN16 PN25 PN40 PN64 PN100 PN320 1.6MPA
2.5MPA
材质：
铸铁 铸钢 碳钢 锻钢 不锈钢 铬钼钢 铬钼钒钢 铜 塑料
产品说明：
产品型号： 400X
【 产品概述 】
400X流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理，利用相关导阀，最大限度地减少能力在节流过程中的损失。如遇紧急情况400X控制阀可以完全截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。

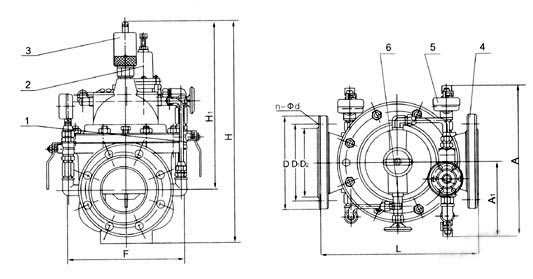

【 400X流量控制阀主要尺寸】
公称通径 (mm)
尺 寸(mm)
L
H1
H
20
150
247
342
25
160
247
342
32
180
247
342
40
200
278
395
50
203
278
395
65
216
298
405
80
241
313
430
100
292
350
510
125
330
365
560
150
356
420
585
200
495
450
675
250
622
470
730
300
698
490
760
350
787
526
840
400
914
570
910
450
978
570
910
